TeC5交流接觸器
TeC5交流接觸器適用于交流50Hz或60Hz，額定工作電壓至690V，在AC-3使用類別下額定工作電壓為380V時額定工作電流至3200A的電力系統中供遠距離接通和分斷電路，頻繁地起動和控制電動機之用，并可與TeR5或其他適當的熱繼電器組合或電磁起動器，以保護可能發生過載或斷相的電路
主要技術參數
- 額定電流：06A～3200A
- 額定電壓：220/230V 380/400V 660/690V
- 頻率：50/60Hz
- 額定絕緣電壓：690V
- 額定沖擊耐受電壓：6-8kV
- 安裝方式：抽屜式/固定式
- 附件：FD5e頂掛輔助觸頭組、 FY5e延時觸頭、 FC5e側掛輔助觸頭組FJ5e機械聯鎖、 FR5e浪涌抑制器、 FG5e防塵蓋
工作及安裝環境
環境溫度：極限工作溫度-35°C-+70°C，24小時的平均值不超過+35°C
大氣條件：最高溫度為+70℃，空氣得相對溫度不超過50%，在較低溫度下可允許有較高得相對濕度；
海拔高度：不超過2000m
安裝類別：Ⅲ類
污染等級：3級
安裝條件：安裝面與垂直面傾斜度不大于±22.5°、115A~3200A安裝傾斜角度不大于±5°

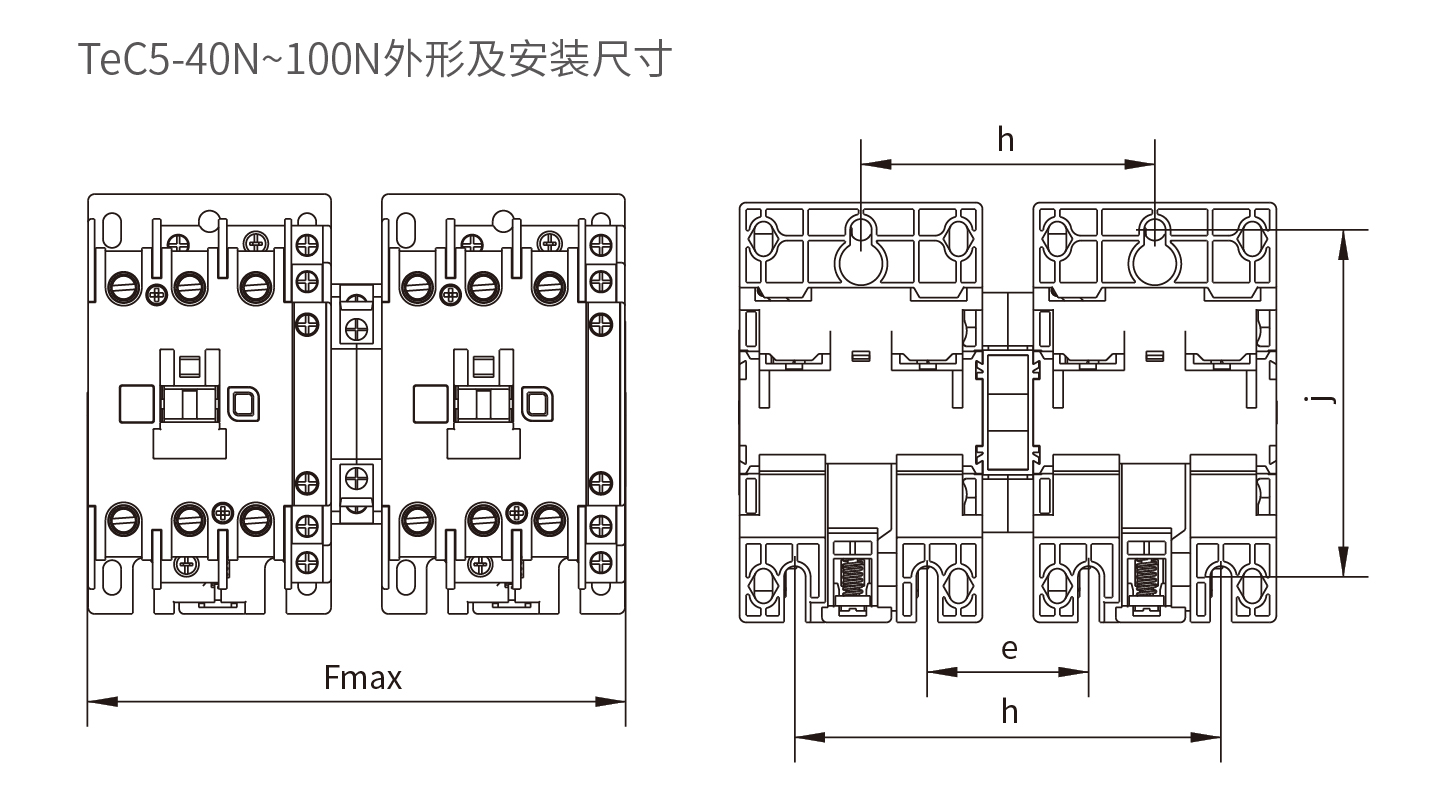

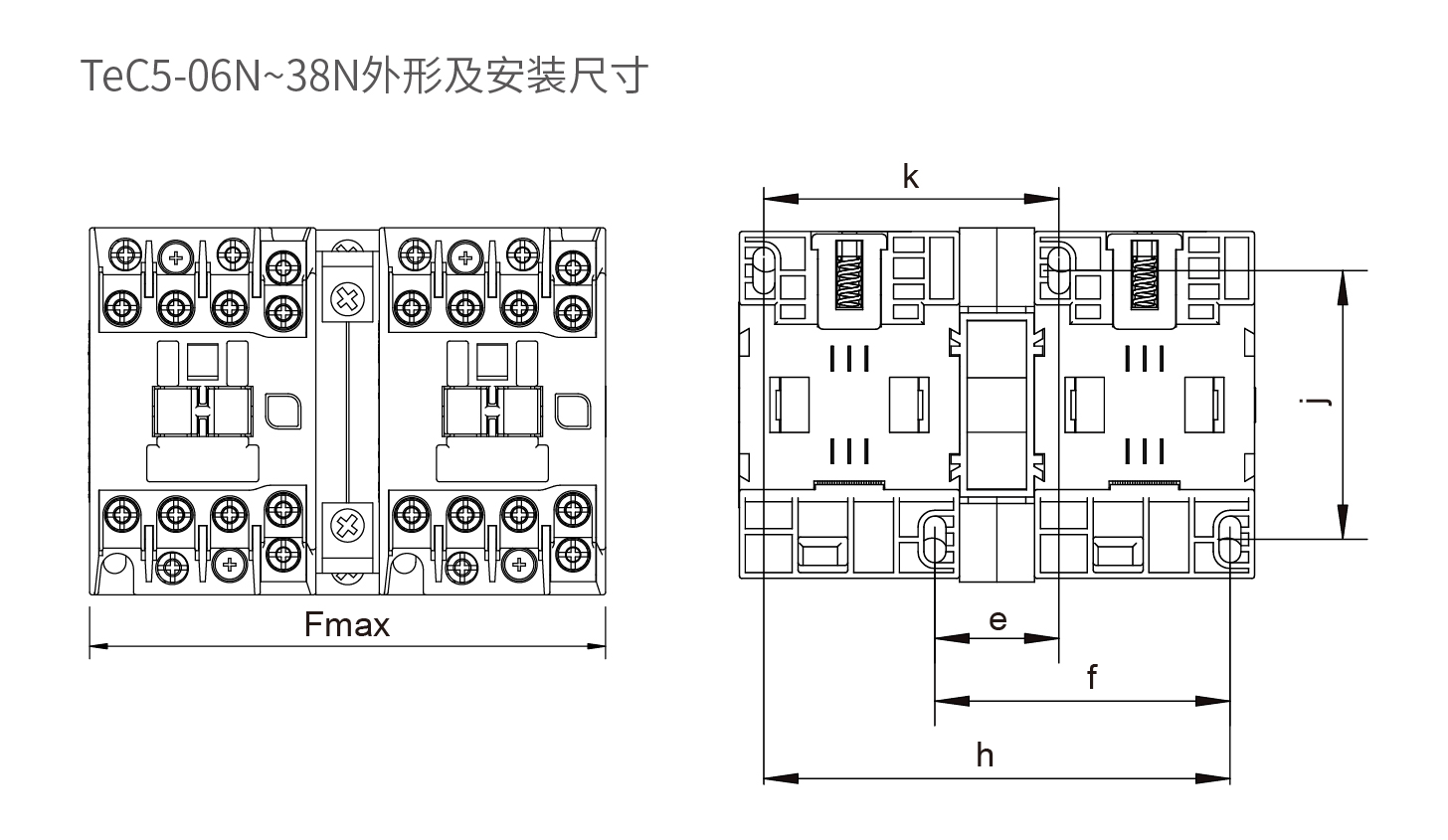

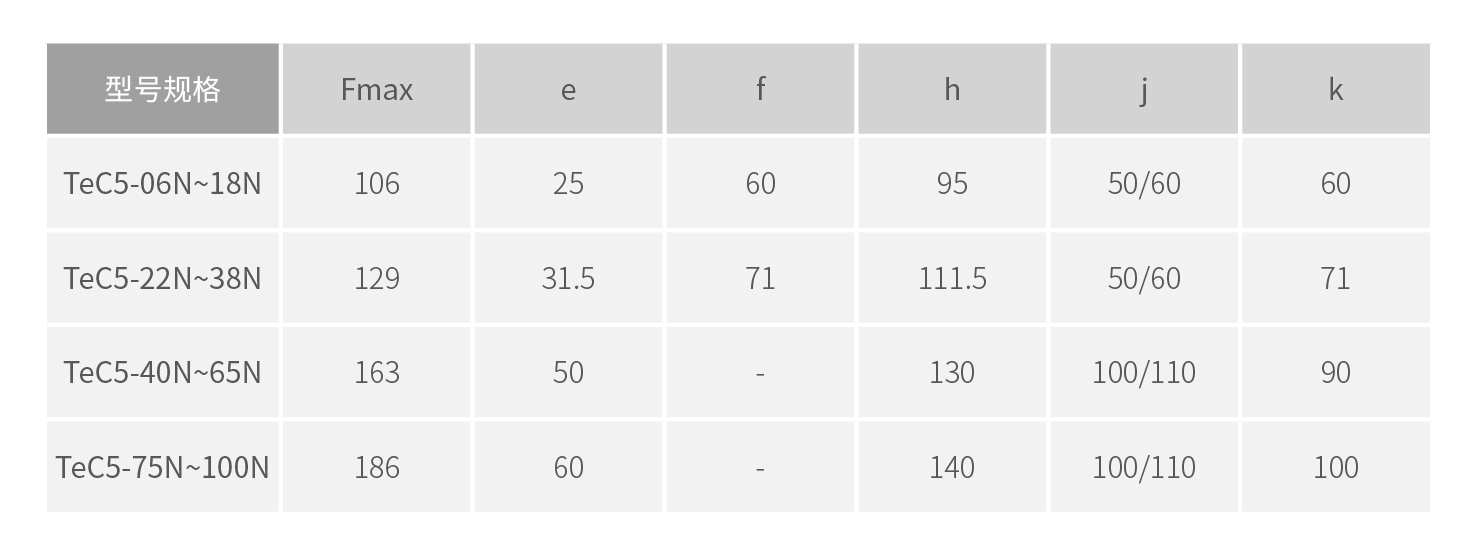

安裝尺寸
產品認證
|
標準：GB/T 14048.2《低壓開關設備和控制設備第2部分：斷路器》EC 60947-2《低壓開關設備和控制設備第二部分：斷路器》 按GB/T2423.1-2008 低溫試驗 按GB/T2423.1-2008 高溫試驗 按GB/T2423.18-2012 《環境試驗 第2部分》鹽霧試驗 |
|
| 認證：CCC /CE /CB | |
-
