TeM7DC直流式智能型熱磁式塑殼斷路器
TeM7DC系列塑料外殼式斷路器(以下簡稱斷路器）是本公司集國內外一流設計人員，引入仿真設計平臺,采用國際最先進旋轉雙斷點技術、觸頭斥開鎖住技術、能量快速脫扣技術、氣吹及磁吹等一系列先進技術，傾力研發打造的最新第四代斷路器產品。該斷路器適用于交流50/60Hz，額定電壓至690V，額定電流至630A的電路中作接通、分斷和承載正常電路條件的額定電流，并能在線路和用電設備發生過載、短路、欠壓的情況下對線路和用電設備進行可靠的保護，也可以作為電機不頻繁起動時的過載、短 路、欠壓保護。
主要技術參數
- 殼架電流：125 250 400 630 A
- 額定電流：16A～630A
- 額定電壓：AC300/400/415V、AC500/550V、AC660/690V
- 頻率：50/60Hz
- 極數：2P/3P/4P
- 分斷能力：Icu：25kA～110kA（2P/DC500V、3P/DC750V）
25kA～50kA（4P/DC1000V） - 耐受沖擊電壓：8kV
- 絕緣電壓：1000V
- 安裝方式：抽入式/固定式/抽出式
- 隔離功能：有
工作及安裝環境
環境溫度：可適用于-45°C-+70°C，24小時的平均值不超過+35°C
大氣條件：在環境溫度+55°C時相對溫度不超過50%，在較低溫度下可以允許，有較高的相對濕度，月平均最低溫度+25°C，相對濕度達到90%，考慮到因溫度變化發生在產品表面上的凝霜，斷路器應安裝在五爆炸危險，無異電塵埃、無足以腐蝕金屬和破壞絕緣的地方
海拔高度：不超過5000m，超過5000m，請按海拔降容要求使用
安裝類別：塑殼斷路器的主電路應為安裝類別Ⅲ，輔助電路和控制電路應為安裝類別Ⅱ
污染等級：3級，裝于塑殼斷路器內的附件污染等級為2
使用類別：A類
安裝方式：斷路器可以垂直安裝（即豎裝），水平安裝（即橫裝），也可下進線安裝

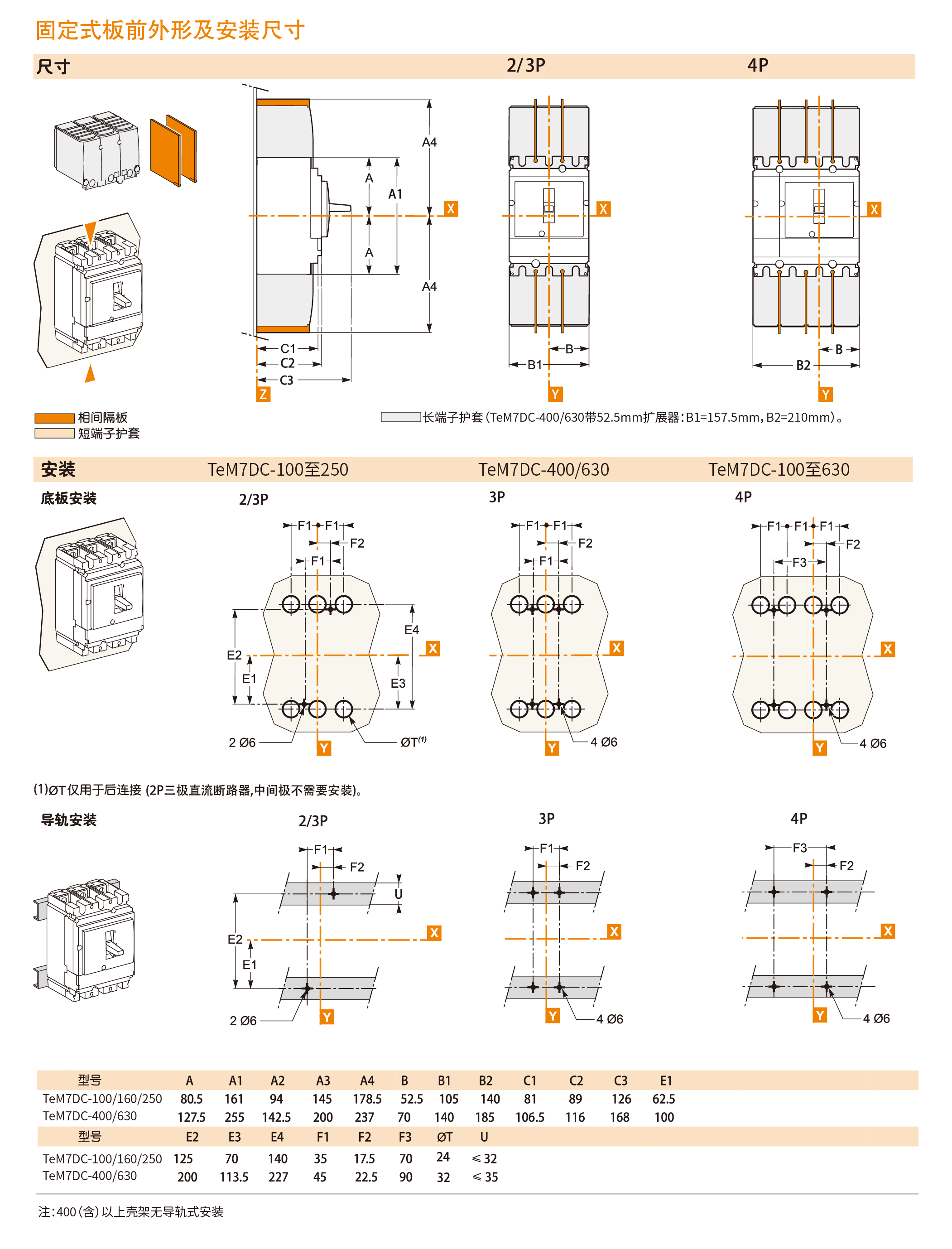

安裝尺寸
產品認證
| 標準：GB/T 14048.2《低壓開關設備和控制設備第2部分：斷路器》
IEC 60947-2《低壓開關設備和控制設備第2部分：斷路器》 IEC 60947-3 GB/T 14048.3《低壓開關設備和控制設備 第3部分：開關、隔離器、隔離開關以及熔斷器組合電器》 |
|
| 認證：3C |
