TeW5系列框架斷路器
TeW5系列萬能式斷路器，適用于交流50Hz、60Hz，額定電壓AC380V~AC690V,額定電流200A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、單相接地或剩余電流等故障的危害。該斷路器具有可通信及智能化功能，可配套天正智能化配電系統，可實現四遙，云端數據管理等功能，適應智能電網需求。
主要技術參數
- 殼架電流：1600 2000 2500 4000 6300
- 額定電流：200A～6300A
- 極 數：3P/4P
- 智能控制器種類：M/3M/3H
- 分斷能力：65KA～100KA（AC415V） 42KA～85KA（AC690V）
- 額定電壓：AC415/690V
- 安裝方式：抽屜式/固定式
- 頻率：50/60Hz
- 操作方式：電動操作/手動操作
工作及安裝環境
環境溫度：可適用于-45°C-+70°C，24小時的平均值不超過+35°C，高于40°C，按降容要求使用
大氣條件：在環境溫度+40°C時相對溫度不超過50%，在較低溫度下可以允許，有較高的相對濕度，月平均最低溫度+25°C，相對濕度達到90%，考慮到因溫度變化發生在產品表面上的凝霜
海拔高度：可適用于5000m，超過2000m，請按海拔降容要求使用
安裝類別：斷路器主電路及電壓脫扣器線圈、電源變壓器初級線圈為IV級，輔助電路，控制電路為III級
污染等級：3級
使用類別：B類
防護等級：IP40（安裝于柜體小室內且加裝門框）
電磁兼容：電磁環境A
安裝角度：垂直斜度不超過5

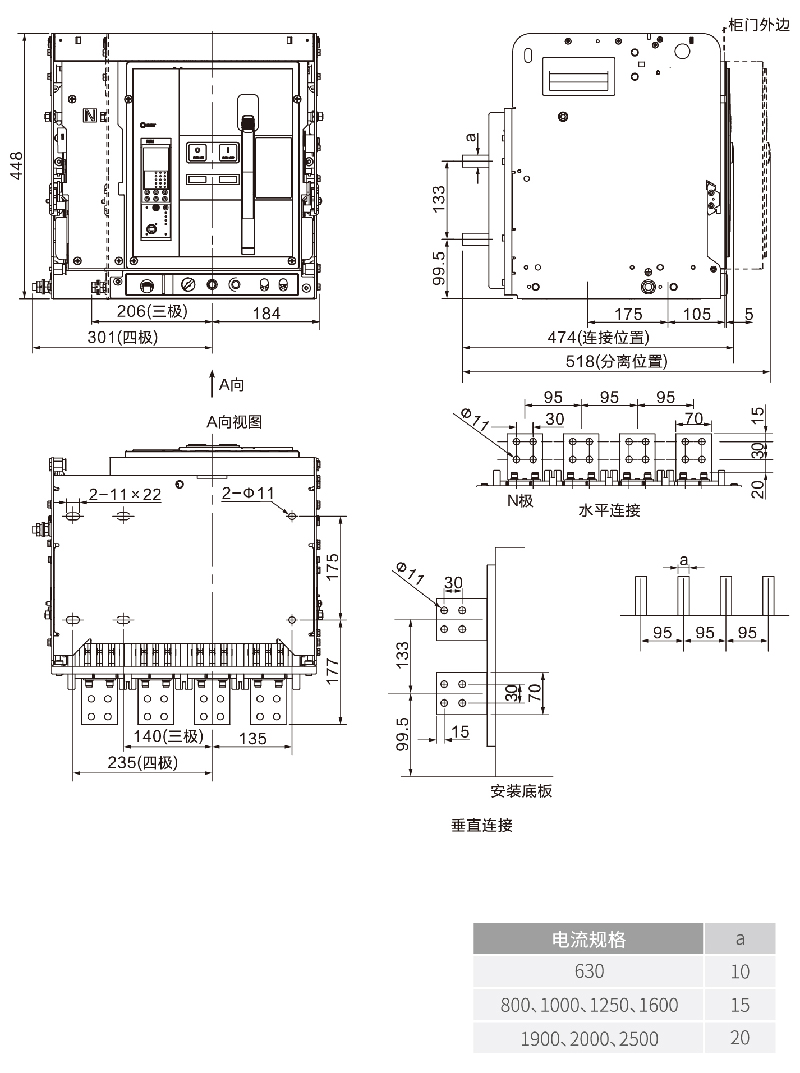

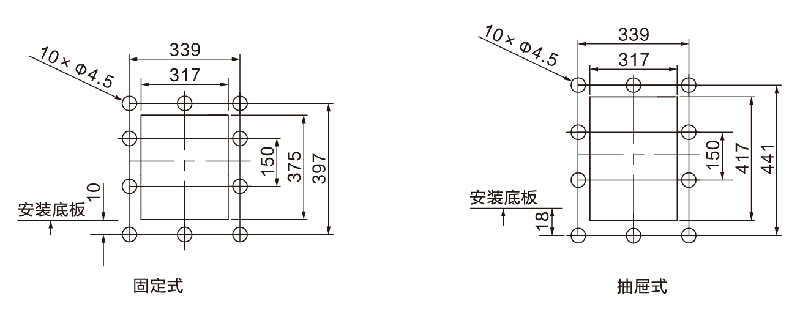

安裝尺寸
產品認證
|
標準：GB/T 14048.2《低壓開關設備和控制設備第2部分：斷路器》EC 60947-2《低壓開關設備和控制設備第二部分：斷路器》 按GB/T2423.1-2008 低溫試驗 按GB/T2423.1-2008 高溫試驗 按GB/T2423.18-2012 《環境試驗 第2部分》鹽霧試驗 |
|
| 認證：TeW5系列框架斷路器已獲得3C、CE、CB認證 | |
-
